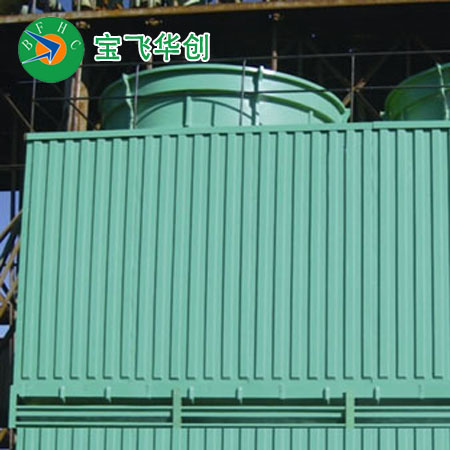

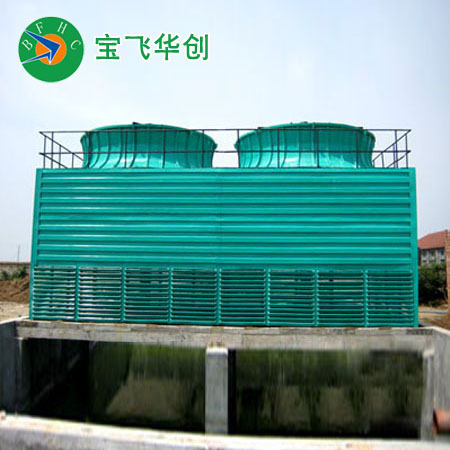

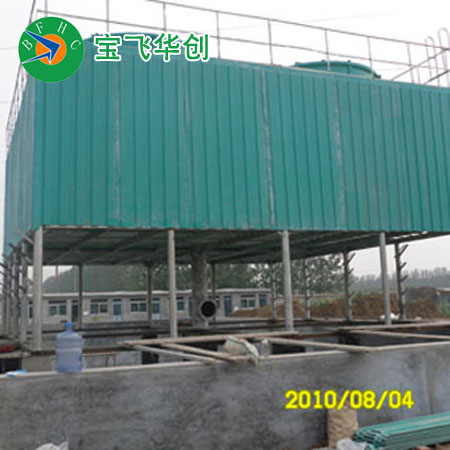

屯昌方形逆流式玻璃冷卻塔

作者：admin 瀏覽：17406 發表時間：2023-03-29

方形逆流式玻璃冷卻塔采用逆流式氣熱交換技術，與圓形塔原理相同，只是外形上是方型的，是機械工業部第四設計研究院設計的節能型新產品。該產品應用了四院獲得的"節能型玻璃鋼冷卻塔”專利，特別是冷卻塔風機配有變扭矩變極雙速電機，當氣溫較低時，電機開低速，冷卻塔噪聲可低3-5dB(A)。

    產品型號說明
    方形逆流式冷卻塔有DFN、CDFN、GFN三大系列、九種型號、九十個產品, DFN、CDFN為民用塔，GFN為工業塔。
    產品性能與選擇
    1、設計參數：
    工業塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：10～25℃。
    民用塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：5～8℃。
    2、選塔時需知冷卻水量Q，進塔水溫t1，出塔水溫t2，空氣濕球溫度τ。
    3、冷卻塔的材料可耐-50℃低溫，但對于*冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。
    4、循環水的濁度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。
    5、冷卻塔的進出水管方向可按90°、180°、270°旋轉。
    6、布水系統是按名義水流量設計的，如實際水量與名義水量相差在±15%以上，訂貨時應說明，以便修改部分?jǐn)?shù)據。
    7、冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
    8、風機葉片安裝角度可調，但要保持角度一致。且電機的電流不超過電機的額定電流。
    19、風機可短時低速倒轉以消冰。
    10、當用冷卻塔的水盤做水池時須另裝“自動給水管”、“急速給水管”、“排污管”、“溢水管”、訂貨時須特別提出，費用另計。

DFN系列參數表

數/型號	T=28℃冷卻水量(m3/h)		T=27℃冷卻水量(m3/h)		主要尺寸		風量(m3/h)	風機直徑	電機功率	重量		進水壓力104pa	噪音Db(A)			直徑Dm
數/型號	△t=5℃	△t=8℃	△t=5℃	△t=8℃	總高度	寬度B	風量(m3/h)	風機直徑	電機功率	自重	運轉重	進水壓力104pa	Dm	10m	16m	直徑Dm
DFNL-100 DFNDP-100 DFNGP-100	100	74.4	118.7	86	3830 4390 4690	2600	62000	1800	3.0/1.5	1.9 2.16 2.46	2.44 3.78 5.7	6.2	59	52	47	3.02
DFNL-150 DFNDP-150 DFNGP-150	150	109.8	175.1	126.9	4050 4670 4970	3000	84000	2400	4.0/2.0	2.6 2.91 3.31	3.32 5.07 7.63	6.3	60.5	54	50.6	3.47
DFNL-200 DFNDP-200 DFNGP-200	200	148.9	237.4	172.1	4340 4960 5260	3600	115000	2800	5.5/2.7	3.1 3.55 4.44	4.13 6.66 10.56	6.5	62	55.6	52.3	4.15
DFNL-300 DFNDP-300 DFNGP-300	300	224.9	350.5	258.3	5010 5690 5990	4300	158600	3400	7.5/3.7	4.4 5.04 5.91	5.88 9.48 14.79	5.8	62	57.8	54.5	4.94
DFNL-400 DFNDP-400 DFNGP-400	400	299.9	476.4	344.4	5300 6040 6340	4800	213000	3800	11/5.5	5.3 6.1 6.96	7.14 10.57 18.02	6	62.5	58.8	55.7	5.51
DFNL-500 DFNDP-500 DFNGP-500	500	374.9	584.3	430.4	5900 6700 7000	5300	265000	3800	15/7.5	6.6 7.58 8.64	8.85 13.11 19.7	6.4	62.5	59.3	56.2	6.08
DFNL-600 DFNDP-600 DFNGP-600	600	448.5	698.9	514.9	6140 6980 7280	6000	317500	4200	15/7.5	8.42 9.68 10.85	11.3 34.56 28.13	6.5	62.5	60.5	57.4	6.88
DFNL-750 DFNDP-750 DFNGP-750	750	561.7	875.3	644.9	6440 7290 7590	6800	400000	4200	22/11	10.8 12.41 13.84	14.5 23.51 36.04	6.8	63	61.4	58.4	7.79
DFNL-900 DFNDP-900 DFNGP-900	900	673.4	1049.5	773.2	6950 7900 8200	7300	490000	4700	30/15	12.5 14.36 15.93	16.76 25.46 38.13	7	63.8	62.9	60	8.36
DFNL-1050 DFNDP-1050 DFNGP-1050	1050	786.6	1225.9	903.1	7150 8100 8400	7800	556000	4700	30/15	15.1 17.22 18.94	19.97 31.82 48.14	7	64.6	63.1	53.9	8.93

參數/型號	T=28℃冷卻水量(m3/h)		T=27℃冷卻水量(m3/h)		主要尺寸		風量(m3/h)	風機直徑	電機功率	重量		準水壓力104pa	噪音Db(A)			直徑Dm
參數/型號	△t=5℃	△t=8℃	△t=5℃	△t=8℃	總高度	寬度B	風量(m3/h)	風機直徑	電機功率	自重	運轉重	準水壓力104pa	Dm	10m	16m	直徑Dm
CDFNL-100 CDFNDP-100 CDFNGP-100	100	74.4	118.7	86	4330 4890 5190	3700*2600	62000	1800	3.0/1.5	2.37 2.70 3.07	2.91 4.32 6.31	6.2	54.5	47.5	42.5	3.02
CDFNL-150 CDFNDP-150 CDFNGP-150	150	109.8	175.1	126.9	4550 5170 5470	4200*3000	84000	2400	4.0/2.0	3.00 4.39 4.01	6.55 8.33 4.85	6.3	56	49.5	46.13	3.47
CDFNL-200 CDFNDP-200 CDFNGP-200	200	148.9	237.4	172.1	5690 6310 6610	5100*3600	115000	2800	5.5/2.7	3.81 4.37 5.46	7.48 11.68 6.65	6.5	57.5	51.1	47.8	4.15
CDFNL-300 CDFNDP-300 CDFNGP-300	300	224.9	350.6	258.3	6360 7040 7340	6000*4320	158600	3400	7.5/3.7	5.17 5.92 7.02	10.39 15.90 8.11	5.8	58	53.8	50.5	4.94
CDFNL-400 CDFNDP-400 CDFNGP-400	400	299.9	467.4	344.4	6650 7390 7690	6640*4800	213000	3800	11/5.5	6.27 7.26 8.31	12.79 19.37 9.99	6.0	58.5	54.8	51.7	5.51
CDFNL-500 CDFNDP-500 CDFNGP-500	500	374.9	584.3	430.4	6900 7700 8000	7300*5300	265000	3800	15/7.5	7.74 8.93 10.21	15.67 23.69 12.83	6.4	58.5	55.3	52.2	6.08
CDFNL-600 CDFNDP-600 CDFNGP-600	600	448.5	698.9	514.9	7140 7980 8280	8200*6000	317500	4200	15/7.5	9.95 11.47 12.89	20.11 30.17 16.14	6.5	59	57	53.9	6.68
CDFNL-750 CDFNDP-750 CDFNGP-750	750	561.7	875.3	644.9	7440 8290 8590	9240*6800	400000	4200	22/11	12.51 14.41 16.10	25.51 38.30 18.77	6.8	58.5	56.9	53.9	7.79
CDFNL-900 CDFNDP-900 CDFNGP-900	900	673.45	1049.5	773.2	7650 8600 8900	9980*7300	490000	4700	30/15	14.51 16.71 18.56	29.50 44.14 22.45	7	60.3	59.4	56.5	8.36
CDFNL-1050 CDFNDP-1050 CDFNGP-1050	1050	786.6	1225.9	903.1	7850 8800 9100	10640*7800	556000	4700	30/15	17.58 20.08 22.11	34.66 51.37	7	61.1	59.6	50.4	8.93

參數/型號	T=28℃冷卻水量(m3/h)			T=27℃冷卻水量(m3/h)			主要尺寸		風量(m3/h)	風機直徑	電機功率 (kw)	重量		進水壓力104pa	噪音 Db(A)	直徑 Dm
參數/型號	△t=10℃	△t=20℃	△t=25℃	△t=10℃	△t=20℃	△t=25℃	總高度	寬度 B	風量(m3/h)	自重	電機功率 (kw)	運轉重	Dm	進水壓力104pa		直徑 Dm
GFNL-75 GFNDP-75 GFNGP-75	75	66.9	65.8	86.3	73.6	71.8	3830 4390 4690	2600	68000	1800	3.0/1.5	1.9 2.16 2.46	2.44 3.78 5.7	6.2	59	3.02
GFNL-100 GFNDP-100 GFNGP-100	100	89.2	87.7	115	98.1	95.7	4050 4670 4970	3000	88000	2400<, /SPAN>	4.0/2.0	2.4 2.71 3.21	3.12 4.87 7.53	6.3	60.5	3.47
GFNL-150 GFNDP-150 GFNGP-150	150	137.4	136.2	172.2	150.2	147.7	4340 4960 5260	3600	121000	2800	5.5/2.7	3.1 3.55 4.44	4.13 6.66 10.56	6.5	62	4.15
GFNL-200 GFNDP-200 GFNGP-200	200	182.8	181.3	229.1	199.8	196.5	5010 5690 5990	430`0	161000	3400	7.5/3.7	4.2 4.84 5.71	5.69 9.28 14.59	5.8	62	4.94
GFNL-250 GFNDP-250 GFNGP-250	250	228.2	226.3	286	249.4	245.3	5300 6040 6340	4800	201000	3800	11/5.5	5.1 5.9 6.76	6.94 11.43 17.82	6	62.5	5.51
GFNL-300 GFNDP-300 GFNGP-300	300	273.6	271., 3	342.9	299.1	294.1	5900 6700 7000	5300	241000	3800	15/7.5	6.4 7.38 8.44	8.64 14.12 21.92	6.4	62.5	6.08
GFNL-400 GFNDP-400 GFNGP-400	400	364.4	361.4	456.7	398.3	391.8	6140 6980 7280	6000	312000	4200	15/7.5	8.22 9.48 10.65	11.1 18.12 27.93	6.5	62.5	6.88
GFNL-500 GFNDP-500 GFNGP-500	500	455.2	451.5	570.5	497.6	489.4	6440 7290 7590	6800	401000	4200	22/11	10.6 12.21 13.64	14.23 23.31 35.84	6.8	63	7.79
GFNL-600 GFNDP-600 GFNGP-600	600	546	541.5	684.3	596.9	587.1	6950 7900 8200	7300	481000	4700	30/15	12.3 14.16 15.73	16.56 26.95 41.31	7	63.8	8.36
GFNL-700 GFNDP-700 GFNGP-700	700	638	632.7	799.6	697.4	685.9	7150 8100 8400	7800	560000	4700	30/15	14.9 17.02 18.74	19.76 31.62 47.94	7	64.6	8.93

參數/型號	γ=28℃時冷卻水量(m3/h)			外形尺寸(㎜)			風機直徑(㎜)	電機功率KW	全壓Pa	風量(m3/h)	進水管 (㎜)	大氣壓力Pa	自重(T)	運行重(T)	噪聲dB(A)
參數/型號	Δt=6℃	Δt=10℃	Δt=25℃	長	寬	高	風機直徑(㎜)	電機功率KW	全壓Pa	風量(m3/h)	進水管 (㎜)	大氣壓力Pa	自重(T)	運行重(T)	Dm
GFNL -800	1000	800	650	8400	8400	8950	4700	30	127	6.2×105	φ300×2	100400	12.93	17.6	≤70
GFNL -1000	1200	1000	800	9400	9400	9450	4700	45	138	7.8×105	φ300×2		15.2	20.5	≤70
GFNL -1200	1500	1200	1000	10400	10400	10500	5460	45	127	9.3×105	φ350×2		18.9	25.5	≤70
GFNL -1500	2000	1500	1200	11200	11200	11550	6000	75	156	12.0×105	φ350×2		21.5	29.2	≤70
GFNL -2000	2500	2000	1500	13000	13000	12600	7700	110	160	16.0×105	φ400×2		28.8	38.9	≤70
GFNL -2500	3000	2500	2000	14600	14600	13400	8000	132	165	20×105	φ450×2		36.6	49.1	≤70
GFNL -3000	3500	3000	2500	16000	16000	13950	8530	132	152	24×105	φ500×2		43.6	58.9	≤70
GFNL -3500	4000	3500	3000	17000	17000	15000	9140	160	155	27.3×105	φ600×2		51.7	69.9	≤70
GFNL -4000	5000	4000	3500	18000	18000	15750	9140	160	176	32.3×105	φ600×2		60.8	82.1	≤
